製品及び設計事例リスト


均一照明光学系関連

φ90mmテレセントリック光学系

new 可視~近赤外対応 テレセントリック照明光学系

φ90mmテレセントリック光学系:TBH-90

波長域 可視~近赤外領域
用途 部品検査照明・ライフサイエンス用途、他
結像倍率 約9倍(照射範囲:φ90mm前後の円形)
作動距離 130mm~243mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

8mm角テレセントリック光学系

可視~近赤外対応 テレセントリック照明光学系

8mm角テレセントリック光学系:TBH-8

波長域 可視~近赤外領域
用途 部品検査照明・ライフサイエンス用途、他
結像倍率 約2倍(照射範囲:8mm前後の正四角形)
作動距離 100mm~112mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

テレセントリックUV光学系

紫外対応 テレセントリック照明光学系

テレセントリックUV光学系:TUH-25

波長域 深紫外~近紫外領域(250nm~405nm)
用途 殺菌・除菌・部品接着・ライフサイエンス用途、他
結像倍率 約5倍(照射範囲例:内接円直径25mm前後の正六角形)
作動距離 90mm~115mm前後
特徴 DUV領域の透過率の高い材料使用 DUV~NUV領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

新40mm角テレセントリック光学系

可視~近赤外対応 テレセントリック照明光学系

40mm角テレセントリック光学系:TBH-40N

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 約10倍(照射範囲例:40mm前後の正方形)
作動距離 109mm~114mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

均一照明アシスタ

可視~近赤対応 シングルモードファイバ光源用

均一照明アシスタ:UFA-01

波長域 可視~近赤領域
用途 検査・照射実験・ライフサイエンス用途、他
対応NA NA0.1前後
鏡筒長 101.5mm
特徴 均一照明光学系と組み合わせて使用 シングルモードファイバ光源の光を均一化 減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

40mm角テレセントリック光学系

在庫僅少 可視~近赤外対応 照明光学系

40mm角テレセントリック光学系
(長作動距離型):TBH-40

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 約10倍(照射範囲例:40mm前後の正方形)
作動距離 246.6mm
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

テレセントリックホモジナイザ

可視~近赤外対応 照明光学系

テレセントリックホモジナイザ:TBH-12

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 約3.5倍(照射範囲例:13mm前後の正方形)
作動距離 87mm~100mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

スーパービームホモジナイザ

可視~近赤外対応 より均一な照明用途

スーパービームホモジナイザ:
SBH-12

波長域 可視~近赤外領域
用途 より均一な照明が求められる用途:検査・照射実験・ライフサイエンス用途他
結像倍率 約3.5倍(照射範囲例:13mm前後の正方形)
作動距離 87mm~100mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

ビームホモジナイザ

可視~近赤外対応 任意範囲を照明できる

ビームホモジナイザ:NBH-00

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 ―(結像レンズの焦点距離による)
作動距離 ―(結像レンズの焦点距離による)
特徴 非テレセントリック照明で、照射範囲を任意で選べる 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

ハーフミラー付ビームホモジナイザ

参照光取り出し対応 任意範囲を照明できる

ハーフミラー付ビームホモジナイザ:NBH-00

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 ―(結像レンズの焦点距離による)
作動距離 ―(結像レンズの焦点距離による)
特徴 非テレセントリック照明で、照射範囲を任意で選べる ハーフミラー付きで参照光取り出し可能

詳しい説明は下のボタンで詳細を見る

ピコ秒パルス均一照明光学系

可視~近赤外対応 超短パルス均一照明光学系

ピコ秒パルス均一照明光学系:ESPS-50

波長域 可視~近赤外領域
結像倍率 約3.5倍(照射範囲例:13mm前後の正方形)
作動距離 87mm~100mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

LD均一照明光学系""

LD空間光対応 照明光学系

LD均一照明光学系

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像倍率 約5倍(照射範囲例:20mm前後の正方形)
作動距離 85mm前後
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

LDアナモルフィック均一照明光学系

LD空間光対応 長方形照明光学系

LDアナモルフィック均一照明光学系

波長域 可視~近赤外領域
用途 検査・照射実験・ライフサイエンス用途、他
結像範囲 約50cm×100cm前後の長方形)
作動距離 ~60m(ご希望によって変更可)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る


集光及びレーザー光学系関連

0.4倍高効率集光レンズ

可視~近赤外対応 ファイバ光学系

0.4倍高効率集光レンズ:HEL-04

波長域 可視~近赤外領域
用途 微小結像用途、他
結像倍率 0.4倍(光ファイバ用)
作動距離 51.1mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

NDファイルタ付等倍光学系(短作動距離型)

可視~近赤外対応 シングルモードファイバ用光学系

NDファイルタ付等倍光学系
(短作動距離型)

波長域 可視~近赤外領域
用途 ファイバ光結像用、検査用
結像倍率 1倍(NA0.1対応)
作動距離 19mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

NDファイルタ付等倍光学系(長作動距離型)

可視~近赤外対応 シングルモードファイバ用光学系

NDファイルタ付等倍光学系
(長作動距離型)

波長域 可視~近赤外領域
用途 ファイバ光結像用、検査用
結像倍率 1倍(NA0.1対応)
作動距離 43mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

フィルタ内蔵マクロ撮像対応型レンズ

可視領域対応 マクロ撮影対応

フィルタ内蔵マクロ撮像対応型レンズ

波長域 可視領域
用途 回転型フィルタ内蔵機能を利用した撮影用途
結像倍率
作動距離 最短距離40cm~無限遠
特徴 可視領域の透過率の高い材料使用 可視領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

天体望遠鏡補正レンズ(JAXA向け)

可視領域対応 望遠鏡カメラ用補正対応

天体望遠鏡補正レンズ(JAXA向け)

波長域 可視領域
用途 天体望遠鏡撮影カメラ用途
結像倍率
作動距離
特徴 可視領域の透過率の高い材料使用 可視領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

水冷式レーザー集光光学系

近赤外、KWクラスレーザー対応 ファイバ入力型レーザーヘッド光学系

水冷式レーザー集光光学系
(モニターカメラ付)

波長域 近赤外領域
用途 レーザー加工用途
結像倍率 2倍
作動距離 179mm前後
特徴 近赤外領域の透過率の高い材料使用 近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

アナモルフィック集光光学系

可視~近赤外対応 ファイバ楕円集光光学系

アナモルフィック集光光学系

波長域 可視~近赤外領域
用途 部品のレーザー加工用途、他(但し、特許の関係で一部使用方法に制限有り)
結像倍率 2.5倍×7.5倍(楕円結像)
作動距離 190mm
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

3.4μm帯レーザー集光光学系

3.4μm帯レーザー対応 ファイバ集光光学系

3.4μm帯レーザー集光光学系

波長域 赤外領域
用途 検査・検出用途、他
結像倍率 1倍
作動距離 13mm前後
特徴 赤外領域の透過率の高い材料使用 赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る


光源関連

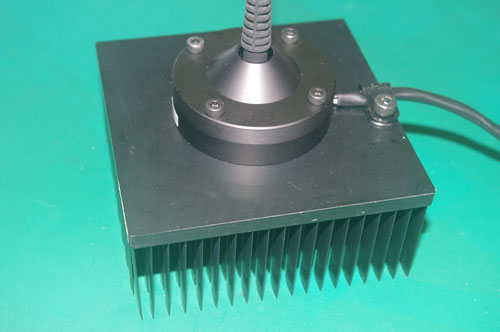

DUV高出力LEDファイバ光源

Obsolete 深紫外光源 外部調光及び制御可能光源

DUV高出力LEDファイバ光源:HLI-265

波長 深紫外領域:265nm(その他波長も可)
用途 殺菌・除菌・部品接着・ライフサイエンス用途、他
ファイバ コア径600μm NA0.22 紫外光対応ファイバ  ファイバ長:1m
ファイバ端出力 2mW以上(当社実績値:2.46mW)
特徴 標準プラグ:FC型(SMAプラグ対応可) 光量調整は手動式(ロータリーエンコーダ方式)に加えて、外部からの「ON/OFF制御」可。更に「RS232C通信」により調光値を設定する機能完備。

詳しい説明は下のボタンで詳細を見る

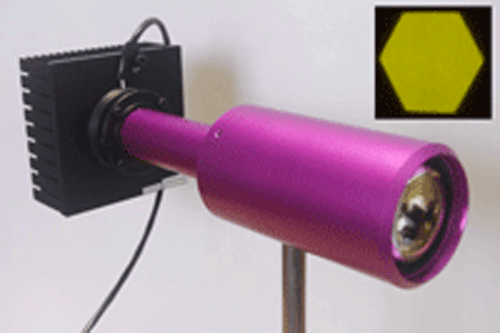

DUV高出力均一光源

Obsolete 深紫外対応 均一照明光源

DUV高出力均一光源:DUH-25

波長域 深紫外領域:265nm
用途 殺菌・除菌・部品接着・ライフサイエンス用途、他
結像倍率 約5倍(照射範囲例:内接円直径25mm前後の正六角形)
作動距離 90mm
特徴 DUV領域の透過率の高い材料使用 DUV~NUV領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

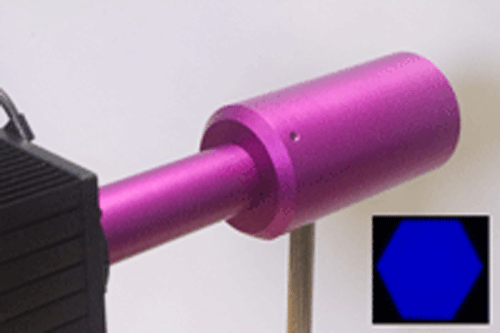

NUV均一光源

Obsolete 深紫外対応 均一照明光源

NUV高出力均一光源:NUH-25

波長域 近紫外領域:365nm~405nm
用途 殺菌・除菌・部品接着・ライフサイエンス用途、他
結像倍率 約5倍(照射範囲例:内接円直径25mm前後の正六角形)
作動距離 110mm~115mm
特徴 NUV領域の透過率の高い材料使用 DUV~NUV領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

高輝度LED光源

可視対応 ホモジナイザ用光源

高輝度LED光源:HIL-40

波長域 可視~近赤外領域
用途 部品検査、ライフサイエンス用途、他
結像倍率
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

ピコ秒パルス均一照明光源

可視~近赤外対応 超短パルス光源

ピコ秒パルス均一照明光源:ESPS-50

波長域 可視~近赤外領域
用途 検査・距離画像・ライフサイエンス用途、他
結像倍率
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

ナノ秒パルス均一照明光源

可視~近赤外対応 ナノ秒パルス光源

ナノ秒パルス均一照明光源:DIST-20

波長域 可視~近赤外領域
用途 検査・距離画像・ライフサイエンス用途、他
結像倍率
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

単色光均一照明光源

紫外~近赤外対応 モノクロ光源

単色コリメート光源

波長域 可視~近赤外領域
用途 部品検査、ライフサイエンス用途、他
結像倍率 照射範囲例:15mmまでの正方形)
作動距離
特徴 純反射光学系を採用して色収差レス 光量モニタ付属可

詳しい説明は下のボタンで詳細を見る


ライン光学系関連

汎用ラインジェネレータ

new シングルモードファイバ専用 均一ライン照明

汎用ラインジェネレータ:AUL

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 設計により任意
作動距離 設計により任意
特徴 可視~近赤外領域の透過率の高い材料使用 >可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

均一ライン照明光学系(プラスチックレンズ使用)

シングルモードファイバ専用 比較的低出力対応

均一ライン照明光学系:ULI
(プラスチックレンズ使用)

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 -(ライン照明角により照明範囲を決定)
作動距離 (設計仕様による)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

new シングルモードファイバ専用 比較的高出力対応

均一ライン照明光学系:ULI
(ガラスレンズ使用)

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 -(ライン照明角により照明範囲を決定)
作動距離 (設計仕様による)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る


ファイバ光学系関連

顕微鏡導入ファイバ光学系

可視~近赤外対応 シングルモードファイバ専用

顕微鏡導入ファイバ光学系

波長域 可視~近赤外領域
用途 顕微鏡実験、ライフサイエンス用途、他
結像倍率 1.5倍
作動距離 97.9mm(@1064nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

ファイバコリメータ

可視~近赤外対応 シングルモードファイバ専用

ファイバコリメータ

波長域 可視~近赤外領域
用途 光ファイバからの光を平行光化、ライフサイエンス用途、他
結像倍率
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

水冷式レーザー集光光学系

近赤外、KWクラスレーザー対応 ファイバ入力型レーザーヘッド光学系

水冷式レーザー集光光学系
(モニターカメラ付)

波長域 近赤外領域
用途 レーザー加工用途
結像倍率 2倍
作動距離 179mm前後
特徴 近赤外領域の透過率の高い材料使用 近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

3.4μm帯レーザー導入光学系

new 3.4μm帯レーザー対応 ファイバ集光光学系

3.4μm帯レーザー導入光学系

波長域 赤外領域
用途 ファイバ入力用途、他
結像倍率
作動距離
特徴 赤外領域の透過率の高い材料使用 赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

D80-SC変換光学系

D80-SCコネクタ変換対応 0.85倍光学系

D80-SC変換光学系

波長域 可視~近赤外領域
用途 ファイバコネクタ変換用途、他
結像倍率 0.85倍
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

0.4倍高効率集光レンズ

可視~近赤外対応 ファイバ光学系

0.4倍高効率集光レンズ:HEL-04

波長域 可視~近赤外領域
用途 微小結像用途、他
結像倍率 0.4倍(光ファイバ用)
作動距離 51.1mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

NDファイルタ付等倍光学系(短作動距離型)

可視~近赤外対応 シングルモードファイバ用光学系

NDファイルタ付等倍光学系
(短作動距離型)

波長域 可視~近赤外領域
用途 ファイバ光結像用、検査用
結像倍率 1倍(NA0.1対応)
作動距離 19mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

NDファイルタ付等倍光学系(長作動距離型)

可視~近赤外対応 シングルモードファイバ用光学系

NDファイルタ付等倍光学系
(長作動距離型)

波長域 可視~近赤外領域
用途 ファイバ光結像用、検査用
結像倍率 1倍(NA0.1対応)
作動距離 43mm(@635nm)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

汎用ラインジェネレータ

new シングルモードファイバ専用 均一ライン照明

汎用ラインジェネレータ:AUL

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 設計により任意
作動距離 設計により任意
特徴 可視~近赤外領域の透過率の高い材料使用 >可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

均一ライン照明光学系(プラスチックレンズ使用)

シングルモードファイバ専用 比較的低出力対応

均一ライン照明光学系:ULI
(プラスチックレンズ使用)

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 -(ライン照明角により照明範囲を決定)
作動距離 (設計仕様による)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

均一ライン照明光学系(ガラスレンズ使用)

new シングルモードファイバ専用 比較的高出力対応

均一ライン照明光学系:ULI
(ガラスレンズ使用)

波長域 可視~近赤外領域
用途 検査、部品計測、ライフサイエンス用途、他
結像倍率 -(ライン照明角により照明範囲を決定)
作動距離 (設計仕様による)
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

アナモルフィック集光光学系

可視~近赤外対応 ファイバ楕円集光光学系

アナモルフィック集光光学系

波長域 可視~近赤外領域
用途 部品のレーザー加工用途、他(但し、特許の関係で一部使用方法に制限有り)
結像倍率 2.5倍×7.5倍(楕円結像)
作動距離 190mm
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

電動NDフィルタ装置

紫外~近赤外対応 外部制御NDフィルタ

電動NDフィルタ装置

波長域 可視~近赤外領域
用途 ファイバ光量の外部制御
結像倍率
作動距離
特徴 光量可変:100%~OD値7まで対応、シャッタ付 FCコネクタ対応

詳しい説明は下のボタンで詳細を見る

マルチファイバーコリメータ

可視~近赤外対応 平行光化光学系

マルチファイバーコリメータ

波長域 可視~近赤外領域
用途 多数ファイバの平行光化・ライフサイエンス用途、他
結像倍率
作動距離
特徴 可視~近赤外領域の透過率の高い材料使用 可視~近赤外領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る


機構部品関連

3軸調整機構

new 3軸調整 水平アオリと垂直アオリ

3軸調整機構

3軸調整 水平アオリと垂直アオリ+上下微動
用途 光学系の光軸調整
可動範囲 水平アオリ:±3° 垂直アオリ:±2.5° 上下微動:±10mm
表面処理 黒色化処理
特徴 各微動機構のロック機構付き 各種光学系に対応可

詳しい説明は下のボタンで詳細を見る

専用キャリングケース

new 専用設計のキャリングケース 取手&ロック付

専用キャリングケース


用途 光学機構部品、他の収納
ケース素材 アルミ合金
内装 硬質ウレタン、他
外装 運搬に便利なゴム付取手と保安のための鍵付
特徴 各種光学系に合わせた専用設計 鍵付きで安心

詳しい説明は下のボタンで詳細を見る

精密エッチング部品

精密エッチング部品 減反射処理

精密エッチング部品

厚み 300μm
用途 光学機構部品、他
パターン幅 最小100μm
表面処理 特殊黒色化処理
特徴 板厚の半分のパターン細さを実現 特殊黒色化処理で光の反射を極限まで低減

詳しい説明は下のボタンで詳細を見る

精密ワイヤーカット部品

精密ワイヤーカット部品 減反射処理

精密ワイヤーカット部品

厚み 3.5mm
用途 光学機構部品、他
パターン幅 最小200μm
表面処理 特殊黒色化処理
特徴 板厚の1/17.5の細い壁を実現 特殊黒色化処理で光の反射を極限まで低減

詳しい説明は下のボタンで詳細を見る

マニュアル式NDフィルタ可変機構

紫外~近赤外対応 透過率100%~OD値4まで可変

マニュアル式NDフィルタ可変機構

波長域 紫外~近赤外領域
用途 光量可変用途、他
結像倍率
作動距離
特徴 連続可変部とステップ可変部を組み合わせることで使い易さを追及 最大光束径:10mm

詳しい説明は下のボタンで詳細を見る

プリント基板ホルダー

各種プリント基板の固定に最適 基板厚みは最大2mmまで対応

プリント基板ホルダー

プリント基板サイズ 最大297mm×210mm
用途 プリント基板の固定(ラボジャッキ等と組み合わせて任意の位置決めに最適)
結像倍率
作動距離
特徴 任意のサイズに対応 ラボジャッキ等の接続用穴を設置済み

詳しい説明は下のボタンで詳細を見る

簡易アオリ機構

各種光源対応 ご希望の仕様に対応

簡易アオリ機構

2軸アオリ機構 ご希望仕様に対応
用途 各種光学装置に設置
結像倍率
作動距離
特徴 ご希望のアオリ角に対応 ご希望の設置場所にフィットします

詳しい説明は下のボタンで詳細を見る

光路切り替え装置

各種光路に対応 ご希望の仕様に対応

光路切り替え装置

光束径 ご希望仕様に対応
用途 各種光学装置に設置
結像倍率
作動距離
特徴 ご希望の光学部品サイズに対応 ご希望の設置場所にフィット

詳しい説明は下のボタンで詳細を見る


光学システム関連

フォトダイオード検査装置

可視~近赤外対応 システム製品

フォトダイオード検査装置

波長域 可視~近赤外領域
用途 光センサ部品検査用途、他
結像倍率
作動距離
特徴 暗箱に入っているため設置が容易 ご希望の仕様にフィット

詳しい説明は下のボタンで詳細を見る

多色LED照射装置

可視対応 多色照明対応

多色LED照射装置

波長域 可視領域
用途 部品色検査・ライフサイエンス用途、他
結像倍率 約5倍(照射範囲例:5mm前後の正方形)
作動距離 120mm前後
特徴 可視領域の透過率の高い材料使用 可視領域に特化した減反射(AR)コート付

詳しい説明は下のボタンで詳細を見る

レーザービーム拡大光学系

可視~近赤外対応 レーザー装置対応光学系

レーザービーム拡大光学系

波長域 可視~近赤外領域
用途 レーザー照射装置用途、他
ビーム拡大倍率 お客様の仕様に対応
作動距離
特徴 レーザー強度に合わせた設計 光路折り曲げミラーを含む実装設計可

詳しい説明は下のボタンで詳細を見る

LD照射システム

可視~近赤外対応 システム製品

LD照射システム

-
波長域 可視~近赤外領域
用途 光センシング部品検査用途、他
結像倍率
作動距離
特徴 お客様の仕様にフィット 自動制御可能

詳しい説明は下のボタンで詳細を見る

ディーゼルエンジン燃焼解析光学系

可視対応 システム製品

ディーゼルエンジン燃焼解析システム

波長域 可視領域
用途 エンジン燃焼解析用途、燃焼温度解析用途
結像倍率
作動距離
特徴 二色法による温度分布の時間変化計測 高速度カメラとの組み合わせ

詳しい説明は下のボタンで詳細を見る

可視化ガソリンエンジン燃焼解析システム

可視対応 システム製品

可視化ガソリンエンジン燃焼解析システム

波長域 可視領域
用途 エンジン開発用途、他
結像倍率
作動距離
特徴 レーザー光をシート状に照射 高速度カメラとの組み合わせ

詳しい説明は下のボタンで詳細を見る

プラズマ溶射解析システム<

紫外対応可 システム製品

プラズマ溶射解析システム

波長域 紫外~近赤外領域
用途 部品表面の改質(プラズマ溶射)解析用途、他
結像倍率
作動距離
特徴 溶射粒子の温度と速度の同時解析 プラズマ溶射の解析を行うことで、プラズマ溶射のより一層の改善が可能

詳しい説明は下のボタンで詳細を見る

紫外光対応マクストフ光学系

紫外対応 反射屈折光学系

紫外光対応マクストフ光学系

波長域 紫外~近赤外領域
用途 燃焼解析用途、他
結像倍率
作動距離
特徴 紫外~近赤外領域の燃焼光を効率よく取得できる 色収差の少ないマクストフ光学系を使うことで、広範囲の波長の光を取り込める

詳しい説明は下のボタンで詳細を見る

4色分離光学系

紫外~近赤外対応 システム製品

4色分離光学系

波長域 紫外~近赤外領域
用途 燃焼解析・ライフサイエンス用途、他
結像倍率
作動距離
特徴 例えば燃焼ガスの特定に用いられる 入射光の像高が高い場合は、「瞳リレー」の考慮が必要

詳しい説明は下のボタンで詳細を見る

真空紫外シュバルトシルド光学系

真空紫外~遠赤外対応 システム製品

真空紫外シュバルトシルド光学系(純反射光学系)

波長域 真空紫外領域=147nm~遠赤外まで
用途 研究開発・ライフサイエンス用途、他
結像倍率 10倍(変更可)
作動距離 19mm(変更可)
特徴 純反射光学系なので色収差が発生しない ミラーコートを選べば真空紫外~遠赤外まで対応可

詳しい説明は下のボタンで詳細を見る

オフナ―光学系(純反射光学系)

真空紫外~遠赤外対応 等倍光学系

オフナ―光学系
(純反射光学系)

波長域 真空紫外領域=147nm~遠赤外まで
用途 研究開発・ライフサイエンス用途、他
結像倍率 1倍(環状結像)
作動距離 設計により任意
特徴 純反射光学系なので色収差が発生しない ミラーコートを選べば真空紫外~遠赤外まで対応可

詳しい説明は下のボタンで詳細を見る

太陽光集光レンズ計測装置

可視対応 He-Neレーザー仕様

太陽光集光レンズ計測装置

波長域 可視領域
用途 太陽光集光レンズの研究開発用途、他
結像倍率
作動距離
特徴 積分球使用でレンズの性能評価 パソコンを使った自動計測

詳しい説明は下のボタンで詳細を見る

光源配光特性計測装置

可視対応 He-Neレーザー仕様

光源配光特性計測装置

波長域 可視領域
用途 研究開発・ライフサイエンス用途、他
結像倍率
作動距離
特徴 大き目の暗箱で計測の自由度大 大きな両開きドアで計測がやり易い

詳しい説明は下のボタンで詳細を見る


光学セミナー関連

センスアップオプティクス上級講座

new光学設計初級者~中級者向け 御社で開催

センスアップオプティクス上級講座

対象者 光学設計の初級者~中級者向け
光学知識をある程度持っているが、より高度な光学知識を学びたい人。
更に高度な光学設計をマスターしたい人。
受講レベル 光学の基本を理解している人。
メリット1 より高度な光学設計に役立つ「収差低減のコツ」が分かります。
メリット2 種々の光学設計に生かせる顕微鏡やレーザーに関する知識、各種特徴的な光学系の原理から応用例まで、実践に即した設計ノウハウが得られます。
特 徴 東京等、出張しないで、会社で少人数で、痒い所に手が届くように、理解できるまで質問できて、実践力が身に付きます。 実務経験豊富な講師が実例を用いて分かり易く解説します。

詳しい説明は下のボタンで詳細を見る

OpticStudio™中級セミナーⅠ

new光学設計初級者~中級者向け 御社で開催

OpticStudio™中級セミナーⅠ

対象者 OpticStudio™の初級者~中級者向け
OpticStudio™のより高度な使い方をマスターしたい人。
OpticStudio™の細部をよく知り、お客様のニーズに応えるスキルを学びたい人。
受講レベル 光学の基本とOpticStudio™の基本を理解している人。
メリット1 座標ブレーク面の使い方や光学部品の傾け方、屈折率の分散式等、光学設計の肝をより良く理解でき、よりお客様のニーズに合った光学設計ができるようになる。
メリット2 「ZPLマクロ」をよりよく理解することで、均一化照明設計など、これまでと違ってより高度な設計ができます。
特 徴 東京等、出張しないで、会社で少人数で、痒い所に手が届くように、理解できるまで質問できて、理解が深まります。 実務経験豊富な講師が実例を用いて分かり易く解説します。

詳しい説明は下のボタンで詳細を見る

センスアップオプティクスセミナー

光学初心者向け 御社で開催

センスアップオプティクス
セミナー

対象者 光学部品を扱う人。
光学に興味を持つ人。
光学設計を目指す人。
受講レベル 光学の初心者向け。
光学の基本をしっかり押さえたい人向け。
メリット1 光の屈折・反射現象から光学部品の特徴・使い方までがわかる。
メリット2 光学の基本知識を得ることで、光学設計の考え方や光学部品の扱い方が分かる。
特徴 講習会に出張しなくても御社で気軽に受講できる。 光学の考え方や光学部品の実用的な扱い方がわかり、仕事に生かせる。

詳しい説明は下のボタンで詳細を見る

OpticStudio™基礎セミナー

光学設計初心者向け 御社で開催

OpticStudio™基礎セミナー

対象者 これからOpticStudio™を使う人。
OpticStudio™を使っていても今一つやり方が分からない人。
OpticStudio™を使っていているが自分のやり方を再確認したい人。
光学設計に再チャレンジしたい人。
受講レベル 光学の基本を理解していて、OpticStudio™で扱い方に慣れていない人。
メリット1 OpticStudio™ファイルの扱い方から光学系を最適化するまで、光学設計のコツを学べます。
メリット2 OpticStudio™を実際に触りながら光学設計の実践演習ができます。
特 徴 東京等、出張しないで、会社で少人数で、痒い所に手が届くように、理解できるまで質問できて、理解が深まります。 実務経験豊富な講師が実例を用いて分かり易く解説します。

詳しい説明は下のボタンで詳細を見る

ZEMAX™基礎セミナー

光学設計初心者向け 御社で開催

ZEMAX™基礎セミナー

対象者 これからZEMAX™を使う人。
ZEMAX™を使っているが今一つやり方が分からない人。
ZEMAX™を使っていているが自分のやり方を再確認したい人。
光学設計に再チャレンジしたい人。
受講レベル 光学の基本を理解していて、ZEMAX™で扱い方に慣れていない人。
メリット1 ZEMAX™ファイルの扱い方から光学系を最適化するまで、光学設計のコツを学べます。
メリット2 ZEMAX™を実際に触りながら光学設計の実践演習ができます
特 徴 東京等、出張しないで、会社で少人数で、痒い所に手が届くように、理解できるまで質問できて、理解が深まります。 実務経験豊富な講師が実例を用いて分かり易く解説します。

詳しい説明は下のボタンで詳細を見る

均一照明光学系
関連

φ90mmテレセントリック光学系 φ90mmテレセントリック光学系8mm角テレセントリック光学系 8mm角テレセントリック光学系 テレセントリックUV光学系 テレセントリックUV光学系 40mm角テレセントリック光学系 40mm角テレセントリック光学系 均一照明アシスタ 均一照明アシスタ 40mm角テレセントリック光学系
(長作動距離型)
 40mm角テレセントリック光学系 (長作動距離型) テレセントリックホモジナイザ テレセントリックホモジナイザ スーパービームホモジナイザ スーパービームホモジナイザ ビームホモジナイザ ビームホモジナイザ ハーフミラー付ビームホモジナイザ ハーフミラー付ビームホモジナイザ ピコ秒パルス均一照明光学系 ピコ秒パルス均一照明光学系 LD均一照明光学系 LD均一照明光学系 LDアナモルフィック均一照明光学系 LDアナモルフィック均一照明光学系


集光及び
レーザー光学系関連

0.4倍高効率集光レンズ 0.4倍高効率集光レンズNDファイルタ付等倍光学系
(短作動距離型)
NDファイルタ付等倍光学系(短作動距離型)NDファイルタ付等倍光学系
(長作動距離型)
NDファイルタ付等倍光学系(長作動距離型)フィルタ内蔵マクロ撮像対応型レンズ フィルタ内蔵マクロ撮像対応型レンズ天体望遠鏡用補正レンズ(JAXA向け) 天体望遠鏡用補正レンズ(JAXA向け)水冷式レーザー集光光学系
(モニターカメラ付)
水冷式レーザー集光光学系(モニターカメラ付)アナモルフィック集光光学系 アナモルフィック集光光学系3.4μm帯レーザー集光光学系 3.4μm帯レーザー集光光学系


光源関連
高輝度LED光源高輝度LED光源 ピコ秒パルス均一照明光源ピコ秒パルス均一照明光源 ナノ秒パルス均一照明光源ナノ秒パルス均一照明光源 単色コリメート光源単色光均一照明光源


ライン光学系関連
汎用ラインジェネレータ汎用ラインジェネレータ 均一ライン照明光学系
(プラスチックレンズ使用)
均一ライン照明光学系(プラスチックレンズ使用)均一ライン照明光学系
(ガラスレンズ使用)
均一ライン照明光学系(ガラスレンズ使用)


ファイバ光学系関連
顕微鏡導入ファイバ光学系顕微鏡導入ファイバ光学系
ファイバコリメータファイバコリメータ 水冷式レーザー集光光学系
(モニターカメラ付)水冷式レーザー集光光学系(モニターカメラ付) 3.4μm帯レーザー導入光学系3.4μm帯レーザー導入光学系 D80-SC変換光学系D80-SC変換光学系 0.4倍高効率集光光学系0.4倍高効率集光光学系 NDフィルタ付等倍光学系
(短作動距離型)NDフィルタ付等倍光学系(短作動距離型) NDフィルタ付等倍光学系
(長作動距離型)NDフィルタ付等倍光学系(長作動距離型) 汎用ラインジェネレータ汎用ラインジェネレータ 均一ライン照明光学系
(短作動距離型)<均一ライン照明光学系(プラスチックレンズ使用) 均一ライン照明光学系
(ガラスレンズ使用)均一ライン照明光学系(ガラスレンズ使用) アナモルフィック集光光学系アナモルフィック集光光学系 電動NDフィルタ装置電動NDフィルタ装置 マルチファイバーコリメータマルチファイバーコリメータ


機構部品関連
3軸調整機構3軸調整機構 専用キャリングケース専用キャリングケース 精密エッチング部品精密エッチング部品 精密ワイヤーカット部品精密ワイヤーカット部品 マニュアル式NDフィルタ可変機構マニュアル式NDフィルタ可変機構 プリント基板ホルダープリント基板ホルダー 簡易アオリ機構簡易アオリ機構 光路切り替え装置
光路切り替え装置


光学システム関連
フォトダイオード検査装置フォトダイオード検査装置 多色LED照射装置多色LED照射装置 レーザービーム拡大光学系レーザービーム拡大光学系 LD照射装置LD照射装置ディーゼルエンジン燃焼解析
システム

ディーゼルエンジン燃焼解析システム
可視化ガソリンエンジン燃焼解析
システム

可視化ガソリンエンジン燃焼解析システム
プラズマ溶射解析システム
プラズマ溶射解析システム紫外光対応マクストフ光学系
紫外光対応マクストフ光学系4色分離光学系
4色分離光学系真空紫外シュバルトシルド光学系
(純反射光学系)
真空紫外シュバルトシルド光学系オフナ―光学系(純反射光学系)
オフナ―光学系(純反射光学系)太陽光集光レンズ計測装置
太陽光集光レンズ計測装置光源配光特性計測装置
光源配光特性計測装置


光学セミナー関連
センスアップオプティクス上級講座センスアップオプティクス上級講座
OpticStudio™中級セミナーⅠOpticStudio™中級セミナーⅠセンスアップオプティクス
セミナー
センスアップオプティクスセミナー
OpticStudio™基礎セミナOpticStudio™基礎セミナーZEMAX™基礎セミナー
ZEMAX™基礎セミナー
